उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Tieke
मॉडल संख्या:
के13
वीडियो
वीडियो
संक्षिप्त परिचय:

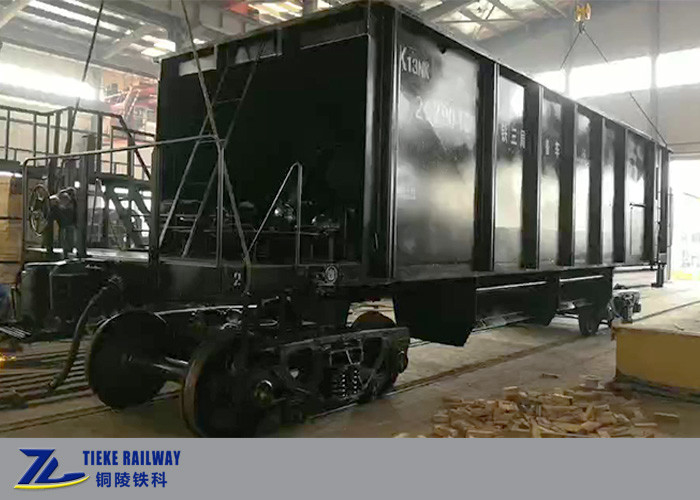

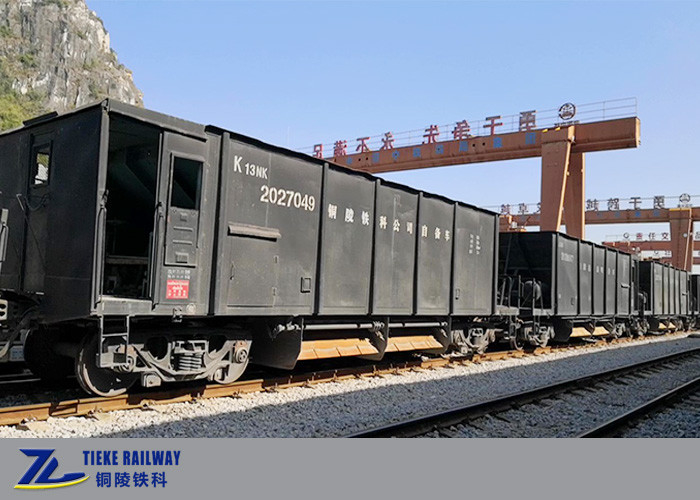

K13 कवर्ड हॉपर वैगन को विशेष रूप से मानक गेज रेलवे द्वारा गिट्टी, अयस्क या अन्य खनिज कणों के परिवहन के लिए डिज़ाइन किया गया है।कार की बॉडी ढकी हुई छत के साथ है और यह परिवहन किए गए कार्गो को अपक्षय से बचा सकती है।वैगन का अनलोडिंग सिस्टम फ्यूमेटिक डिस्चार्जिंग सिस्टम को अपनाता है और मुख्य ट्रांसमिशन मैकेनिज्म को अलग ऑपरेशन कैब में स्थापित किया जाता है।
K13 कवर्ड हॉपर वैगन में अंडर फ्रेम, साइड वॉल, एंड वॉल, रूफ प्लेट, हॉपर, ऑपरेशन कैब, अनलोड गुड्स सिस्टम, डस्ट रिमूवल सिस्टम, बोगी, ब्रेक सिस्टम और कपलर बफर शामिल हैं।अंडरफ्रेम उच्च गुणवत्ता वाले कार्बन स्टील के साथ मध्यम बीम के बिना पूर्ण वेल्डेड स्टील द्वारा बनाया गया है और कार बॉडी को स्टील पहनने से वेल्डेड किया जाता है।
मानक मॉडल के अलावा, हम ग्राहक के विभिन्न गेज और विशेष कार्यों की आवश्यकताओं के अनुसार अनुकूलित हॉपर वैगनों का डिजाइन और निर्माण भी कर सकते हैं।
मुख्य तकनीकी विशेषताएं:
मुख्य तकनीकी पैरामीटर:
| नाम |
रेलवे कार्गो कार कवर हूपर वैगन गिट्टी / अयस्क / खनिज कण |
|
आवेदन पत्र |
परिवहन गिट्टी, अयस्क, खनिज कण |
| भार | 60t |
| धड़ा वजन | 23t |
| क्षमता | 36 एम3 |
| एक्सल लोड | 21t |
| थाह लेना | 1435 मिमी |
| युग्मक प्रकार | #13ए ग्रेड सी स्टील |
| युग्मक केंद्र ऊंचाई (खाली) | 880 मिमी |
| लंबाई | 12046 मिमी |
| बोगी प्रकार | K2 बोगी |
| फिक्स्ड एक्सल दूरी | 1750mm |
| पहिये का व्यास | 840 मिमी |
| लोड विधि | ऊपरी भार, दो तरफ और नीचे वायवीय उतराई |
| ब्रेक विधि | एयर ब्रेक |
| ब्रेक दूरी | ≤1400 वर्ग मीटर |
| ब्रेक अनुपात | 9.6 |
| मैक्स।दौड़ने की गति | 120 किमी/घंटा |
| न्यूनतम त्रिज्या | 145m |
| जीवनकाल | 25 साल |
| सीमा गेज | GB146 1-83 'मानक गेज रेलवे रोलिंग स्टॉक गेज' का अनुपालन करें |
निर्वहन प्रणाली:
परिवहन किए गए कार्गो (गिट्टी या अयस्क पत्थरों) का निर्वहन करते समय, नीचे के दरवाजे फ्यूमेटिक रूप से या मैनुअल द्वारा संचालित किए जा सकते हैं।हॉपर वैगन हॉपर के निचले दरवाजों को खोलने और बंद करने के लिए स्वतंत्र ऑपरेशन कैब से लैस है।डोर ऑपरेशन मैकेनिज्म अपर ट्रांसमिशन डिवाइस और लोअर ट्रांसमिशन डिवाइस से बना होता है।मैनुअल ट्रांसमिशन मैकेनिज्म और न्यूमेटिक कंट्रोल मैनेजमेंट सिस्टम कार बॉडी के एक छोर पर अंडर फ्रेम पर सेट हैं।वायवीय संचरण और मैनुअल ब्रेकिंग तंत्र एक दूसरे से स्वतंत्र हैं, और इसके रूपांतरण को शिफ्ट कांटा और जबड़े के क्लच द्वारा नियंत्रित किया जाता है।बॉटम डोर ओपनिंग एंड क्लोजिंग मैकेनिज्म में सेल्फ-लॉकिंग फंक्शन होता है, जो यह सुनिश्चित कर सकता है कि वाहन के संचालन के दौरान नीचे का दरवाजा अपने आप नहीं खुले।उसी समय, वाहन के संचालन के दौरान ऑपरेटर के मिस-ऑपरेशन के कारण नीचे के दरवाजे के उद्घाटन और समापन तंत्र के आकस्मिक उद्घाटन से बचने के लिए, एक सनकी लॉकिंग एंटी मिस रोटेशन डिवाइस भी सुसज्जित है।
ऑपरेशन कैब के अंदर:
पैकेज और वितरण:
समर्थन आधार के साथ और टक्कर-रोधी सुरक्षा के साथ नग्न पैक।
सड़क की सीमा की ऊंचाई को पूरा करने के लिए, हम आम तौर पर परिवहन के दौरान बोगियों और कार बॉडी को अलग करते हैं।
विस्तार निर्यात पैकिंग डिजाइन को गंतव्य बंदरगाह की उठाने की क्षमता और गंतव्य परिवहन की स्थिति के अनुसार डिजाइन किया जाएगा।
हॉपर वैगन पर लिफ्टिंग लग्स:
पैकेज बन्धन (बोगी और कार बॉडी)
हूपर वैगनों को उठाना और लोड करना:
सामान्य प्रश्न:
Q1: क्या आप एक ट्रेडिंग कंपनी या फैक्ट्री हैं?
ए: हम सीधे एक कारखाने हैं और हम सीधे रेलवे वैगनों का निर्माण और निर्यात करते हैं।
Q2: क्या आपके पास अनुकूलित रेलवे वाहन प्रदान करने की डिज़ाइन क्षमता है?
ए: हां, हमारे पास पेशेवर तकनीकी टीम है और हम यूआईसी, एएआर, ईएन जैसे अंतरराष्ट्रीय रेलवे मानकों से परिचित हैं और हम ग्राहकों की आवश्यकताओं के अनुसार रेलवे उपकरण प्रदान करने में सक्षम हैं।
Q3: चीनी रेलवे गेज 1435 मिमी है, लेकिन हमारे देश का 1000 मिमी गेज है, क्या यह आपके लिए एक समस्या होगी?
ए: बिल्कुल नहीं, हम 1435 मिमी, 1000 मिमी, 1067 मिमी, 1520 मिमी या अन्य आवश्यक रेलवे गेज जैसे विभिन्न गेजों के रेलवे वैगनों को डिजाइन करने में सक्षम हैं।
Q4: आपके प्रतिस्पर्धियों की तुलना में मुझे आपको क्यों चुनना चाहिए?
ए: टाईके रेलवे को 2016 में चीनी रेलवे से संबंधित वैगन फैक्ट्री से बदल दिया गया था और कंपनी को रेलवे वैगनों के निर्माण में 10 से अधिक वर्षों का अनुभव है;अब चूंकि टाईके रेलवे एक निजी कंपनी है और आधुनिक बाजार प्रबंधन रणनीतियों को अपनाती है, इसलिए हमारी सेवाएं लचीली और अधिक विचारशील हैं और हमारी लागत अधिक नियंत्रणीय है।
Q5: आपसे उद्धरण प्राप्त करने के लिए मुझे क्या प्रदान करना चाहिए?
ए: आप विस्तार से चित्र, उत्पाद फोटो, विस्तार तकनीकी पैरामीटर या आवश्यकता विवरण के साथ अपनी जांच भेज सकते हैं।आपको एक सटीक उद्धरण प्रदान करने के लिए एक पूर्ण आवश्यकता इनपुट हमारे लिए बहुत महत्वपूर्ण है।
