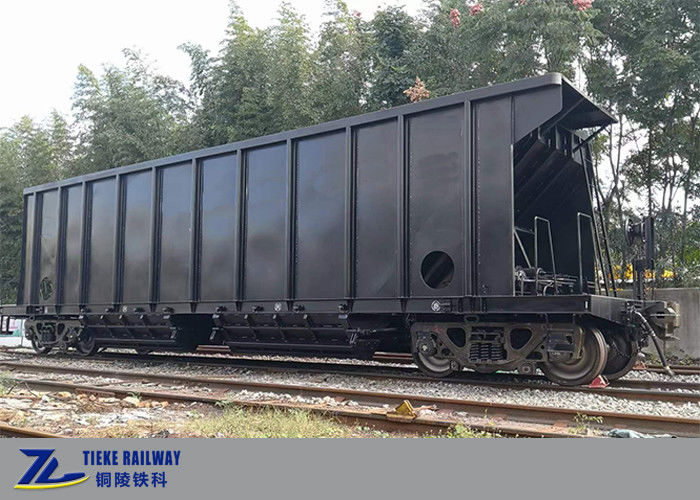

90टी क्विक डिस्चार्ज रेलवे अयस्क हॉपर वैगन 1435 मिमी गेज एएआर एयर ब्रेक

विवरण:

टीके90 रेल हॉपर वैगनों का प्रयोगः

TK90 श्रृंखला के रेल हॉपर वैगनों को दक्षिण अमेरिकी या अफ्रीकी देशों में मानक गेज रेलवे के लिए खनिज अयस्कों के परिवहन के लिए डिज़ाइन किया गया है।नाममात्र क्षमता 90 टन तक है और मात्रा लगभग 40 m3 है.

ऑटो क्विक डिस्चार्ज डिवाइस वैगन के तल पर लगाया गया है। और हॉपर वैगनों को 150 सेट की ट्रेनों में समूहीकृत किया जा सकता है जो 6000 एचपी से अधिक की कुल अश्वशक्ति वाले लोकोमोटिव द्वारा खींचे जाते हैं।

मुख्य संरचना संरचनाः

यह हॉपर वैगन खुला प्रकार का है और वैगन के शरीर, नीचे के दरवाजे खोलने और बंद करने की तंत्र, ब्रेक डिवाइस, युग्मक और ड्राफ्ट गियर और बोगी से बना है।

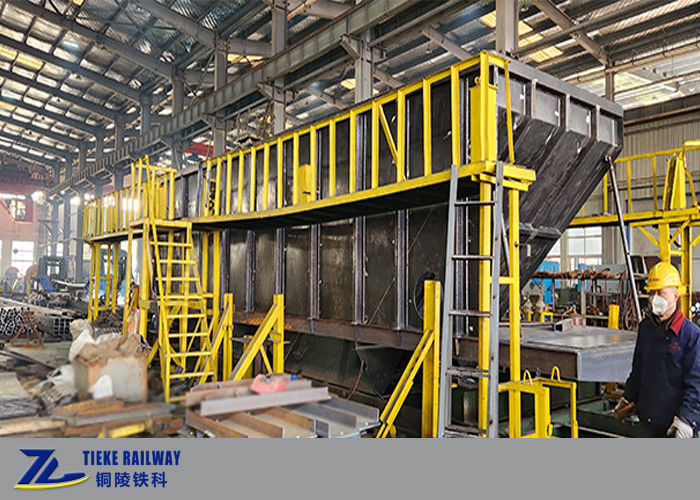

वैगन फनल:

चार फनल हैं, प्रत्येक पक्ष पर दो। फनल और साइड वॉल के बीच, फनल कनेक्टिंग प्लेटें हैं और फनल के बीच, कनेक्टिंग बैक प्लेटें हैं।फ़नल प्लेट 10 मिमी मोटी है.

हॉपर वैगन के नीचे के दरवाजे खोलने और बंद करने की तंत्र:

इस वैगन में AUTOMEC पूर्ण सेट नीचे के दरवाजे खोलने और बंद करने के उपकरण से लैस है। यह खोलने और बंद करने के उपकरण में यांत्रिक ट्रांसमिशन घटकों, वायु नियंत्रण उपकरण,विद्युत नियंत्रण यंत्रयांत्रिक ट्रांसमिशन घटक वायु सिलेंडर, ट्रांसमिशन स्तर, लीवर समर्थन आदि हैं। वायु नियंत्रण उपकरण में वायु भंडार, वायु फिल्टर, एकतरफा वाल्व, वायु कनेक्टिंग डक्ट शामिल हैं।विद्युत नियंत्रण उपकरण सोलेनोइड वाल्व से बना है, पिकअप जूते, और विद्युत तार।

जब पिकअप जूते, स्थिति 1 और स्थिति 4 पर लगाया, जमीन पर तीसरे रेल को छू, सोलेनोइड वाल्व काम करता है,और हवा के पाइप द्वारा हवा सिलेंडर के लिए प्रेषित कार्रवाई और पिस्टन आंदोलन का कारण, इस प्रकार नीचे के दरवाजे खोलने या बंद करने का कारण बनता है।

जब कोई वायु स्रोत नहीं होता है, जब तक जलाशय में हवा होती है, तब भी निचले दरवाजे मैन्युअल रूप से खोले और बंद किए जा सकते हैं। निचले दरवाजे सोलेनोइड वाल्व के बटन को दबाकर भी संचालित किए जा सकते हैं।.
