उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Tieke
मॉडल संख्या:
अनुकूलित
वीडियो
वीडियो

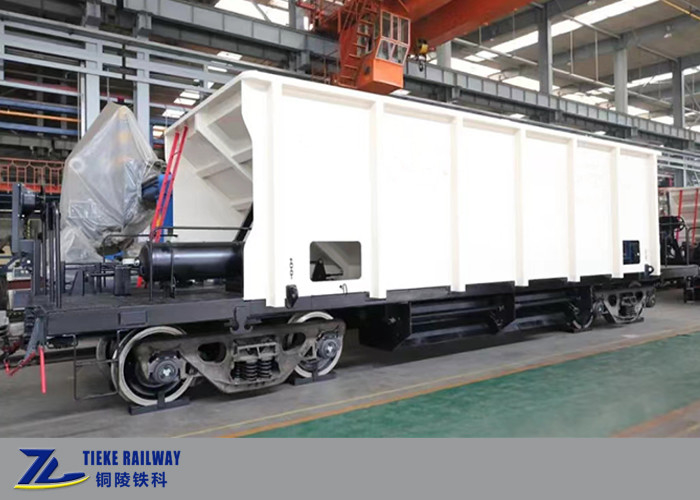

1000 मिमी गेज रेलवे बालास्ट हॉपर वैगन दक्षिण पूर्व एशिया और अफ्रीकी देशों के ग्राहकों के लिए डिज़ाइन किया गया है, जिनकी रेलवे लाइन 1000 मिमी गेज है।यह मुख्य रूप से रेलवे निर्माण या रखरखाव के लिए बालस्ट के परिवहन के लिए प्रयोग किया जाता है.
बलस्ट को ऊपर से लोड किया जाता है और नीचे से उतार दिया जाता है।यह एक मैनुअल अनलोडिंग तंत्र को अपनाता है और नीचे के दरवाजे खोलने और बंद करने के लिए गियरबॉक्स के हैंडव्हील को घुमाकर संचालित किया जाता हैपूरे बालास्ट वैगन में रेल ट्रैक के बाहर की ओर उतारने के लिए चार निचले दरवाजे हैं।
मीटर गेज बालास्ट हॉपर वैगन में मुख्य रूप से वाहन चेसिस, बालास्ट डिस्चार्ज डिवाइस, ब्रेकिंग सिस्टम, युग्मन और बफर सिस्टम और बोगी शामिल हैं।
वाहन का शरीर एक वेल्डेड स्टील संरचना है जिसमें एक केंद्र बीम नहीं है, जिसमें एक चेसिस, साइड वाल, एंड वाल, फनल, आदि शामिल हैं।
वाहन का शरीर चीनी Q345B निम्न मिश्र धातु उच्च शक्ति प्रोफ़ाइल स्टील प्लेट से बना है, जिसका वर्तमान में चीन रेलवे द्वारा आम तौर पर उपयोग किया जाता है,बेहतर प्रदर्शन के साथ और वाहन के लोडिंग फ़ंक्शन को पूरा करता है.
वैगन की बालास्ट डिस्चार्जिंग सिस्टम में हैंड कंट्रोल डिवाइस और ट्रांसमिशन डिवाइस शामिल हैं। वैगन के लिए चार (4) निचले दरवाजे हैं। निचले दरवाजे दो reducers द्वारा अलग से नियंत्रित किए जाते हैं।
ब्रेक प्रणाली चीनी रेलवे मानकों के अनुरूप है, मुख्य रूप से 120 नियंत्रण वाल्व, सहायक वायु सिलेंडर, ब्रेक सिलेंडर, ब्रेक नियामक, कोण कॉक आदि से बनी है।हैंडब्रेक डिवाइस एक चेन हैंडव्हील संचालित हैंडब्रेक अपनाता है.
युग्मक बफर डिवाइस एक सी-ग्रेड स्टील नंबर 13 नीचे अभिनय युग्मक के साथ अपनाया जाता है AAR-10A समोच्च और एक दाईं ओर खोलने हुक, ST बफर या MT-3 बफर,साथ ही एक मिलान युग्मक जुगाड़ और मिश्र धातु स्टील युग्मक जुगाड़ पिन.
बोगी एक तीन टुकड़ा कास्ट स्टील सवारी नियंत्रण प्रकार बोगी है, जो एक नियंत्रण प्रकार झुकाव वाले कंक्रीट डम्पिंग डिवाइस को अपनाता है। मुख्य घटकों में व्हीलसेट असेंबली, सपोर्ट असेंबली,साइड फ्रेम संयोजन, असर संयोजन, असर एडाप्टर, फाउंडेशन ब्रेक डिवाइस, असर स्प्रिंग, कंकड़ कंपन में कमी, निचले पक्षीय असर, और अन्य घटक।बोगी का प्रदर्शन GB/T5599 की मूल्यांकन आवश्यकताओं को पूरा करता है, और ताकत डिजाइन TB/T1335 की आवश्यकताओं को पूरा करता है।
| नाम |
1000 मिमी मीटर गेज रेलवे बालास्ट हॉपर वैगन पे लोड 40T क्षमता 25 घन मीटर |
|
आवेदन |
रेल बालास्ट बिछाने के लिए परिवहन पत्थर स्लग |
| भार | 40 टन |
| तारे का भार | ≤ 18 टन |
| क्षमता | 25 m3 |
| धुरी भार | 17 टन |
| गज | 1000 मिमी |
| युग्मक प्रकार | #13A ग्रेड सी स्टील |
| युग्मक केंद्र ऊंचाई (खाली) | 850 मिमी |
| लम्बाई | 12764मिमी |
| बोगी प्रकार | सवारी नियंत्रण कास्टिंग बोगी |
| निश्चित धुरी दूरी | 1750 मिमी |
| पहिया व्यास | 724 मिमी |
| भार पद्धति | ऊपरी भार, दो तरफ और नीचे वायवीय उतारने |
| ब्रेक विधि | वायु ब्रेक |
| ब्रेक दूरी | ≤1400 मीटर |
| ब्रेक अनुपात | 9.6 |
| अधिकतम चलने की गति | 120 किमी/घंटा |
| मिन त्रिज्या | 145 मीटर |
| जीवन काल | 25 वर्ष |
| सीमा गेज | GB146 1-83 के अनुरूप होना ¢ मानक स्लैब रेलवे रोलिंग स्टॉक स्लैब |

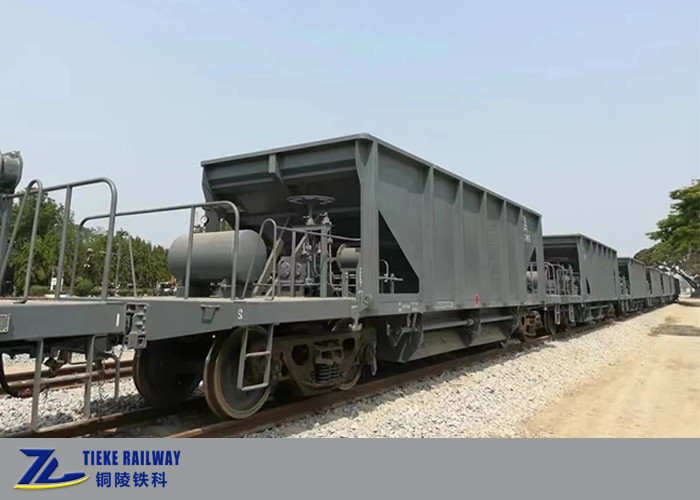

चीनी रेलवे में टिएक बालास्ट हॉपर वैगन सेवा में हैं।
