1संक्षिप्त परिचय:

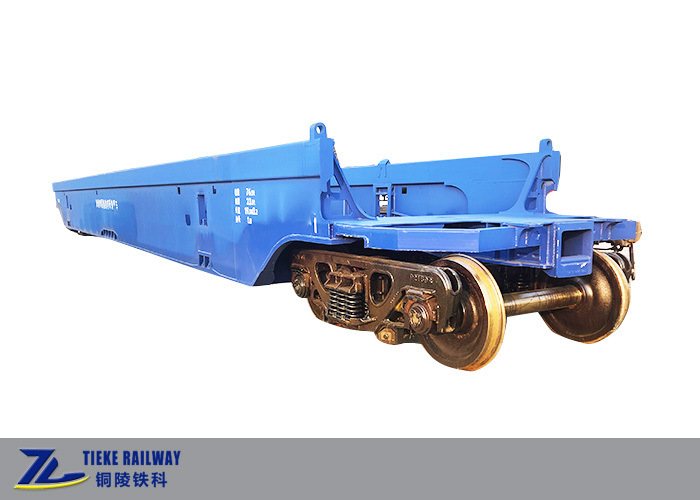

मीटर गेज डबल डेक कंटेनर वैगन मीटर गेज रेलवे के लिए उपयुक्त है जिसमें दो डेक कंटेनरों के परिवहन की आवश्यकताओं को पूरा करने वाली निर्माण सीमाएं हैं।यह 20 फीट और 40 फीट अंतरराष्ट्रीय मानक कंटेनर ले जा सकता हैवाहन का निचला डेक दो 20 फीट या एक 40 फीट कंटेनर ले जा सकता है, और ऊपरी डेक दो 20 फीट या एक 40 फीट कंटेनर ले जा सकता है।

2. तकनीकी मापदंड:

3मुख्य तकनीकी संरचनाएं:

इस मीटर गेज कंटेनर वेल वैगन की संरचना में मुख्य रूप से वाहन चेसिस, ब्रेक सिस्टम, कंटेनर लॉक डिवाइस, कपलर और बफर सिस्टम और बोगी शामिल हैं।

3.1 वैगन का शरीर

वैगन का शरीर पूरी तरह से स्टील से वेल्डेड एकात्मिक लोड-असर संरचना है, जो मुख्य रूप से चेसिस, साइड वाल, ट्रैक्शन तकिए आदि से बनी है।चेसिस की मुख्य इस्पात प्लेट Q450NQR1 उच्च शक्ति वाले मौसम के प्रतिरोधी इस्पात से बनी है जो दस्तावेज़ संख्या की आवश्यकताओं को पूरा करती हैपरिवहन ट्रकों (2003) और 09CuPCrNi-A वायुमंडलीय संक्षारण प्रतिरोधी इस्पात जो TB/T1979 की आवश्यकताओं को पूरा करता है।

3.2 कंटेनर की तालाबंदी करने वाला यंत्र

निचले कंटेनर को वैगन के शरीर पर एक फिक्स्ड लॉक के साथ रखा गया है, जो शरीर के नीचे स्थापित किया गया है। लॉक एक उच्च शक्ति वाले कम मिश्र धातु स्टील फोर्जिंग है, जो भारी भार के लिए उपयुक्त है।ऊपरी कंटेनर ताला एक दोहरे सिर वाला घुमावदार ताला है जो अंतरराष्ट्रीय समुद्री उपयोग के लिए है.

3.3 वायु ब्रेक उपकरण

वायु ब्रेक में 120 प्रकार के वाल्व का प्रयोग किया जाता है, जो वाहन के शरीर के दोनों छोरों पर ब्रेक सिलेंडरों को नियंत्रित करता है, जो ब्रेक शू क्लियरेंस के स्वचालित समायोजकों के 2 सेट ST2-250 को नियंत्रित करता है।2 254mmX254mm स्पिन सील ब्रेक सिलेंडर, KZW-4G खाली और लोड वाहन स्वचालित समायोजन उपकरण, नए उच्च घर्षण सिंथेटिक ब्रेक जूते, गेंद-कोर कोण प्लग दरवाजे, संयुक्त integrators,स्टेनलेस स्टील ब्रेक पाइप सिस्टम और सहायक उपकरणआदि।

3.4 हैंड ब्रेक डिवाइस

यह NWS हैंड ब्रेक मशीन के साथ स्थापित है।

3.5 युग्मक प्रक्षेपण यंत्र

यह चीनी No.13B युग्मक और जुगाड़, ST या MT श्रृंखला बफर को अपनाता है।

3.6 बोगी

इसमें 25 टन के एक्सल लोड मीटर गेज राइड कंट्रोल कास्टिंग बोगी को अपनाया गया है।मिश्रित झुकाव वाले कंक्रीट की मुख्य घर्षण प्लेट पॉलिमर कम्पोजिट सामग्री से बनी होती है, और झुकाव वाले कंक्रीट का शरीर बैनिटिक डक्टिल लोहे का है; साइड फ्रेम कॉलम की पहनने की प्लेट 45 स्टील से बनी है, और स्लाइडवे की पहनने की प्लेट T10 से बनी है;एक दो-चरण कठोरता वसंत अपनाया जाता है; 355 मिमी के व्यास के साथ एक निचली मध्य प्लेट को अपनाया जाता है, और एक प्रवाहकीय बहुलक मिश्रित मध्य प्लेट पहनने की प्लेट निचली मध्य प्लेट में स्थापित की जाती है;एचडीएसए लुढ़का हुआ स्टील पहियों 352226X2-2RZ बीयरिंग से लैस हैं, 50 स्टील एक्सल और एलएम पहनने के प्रकार के प्रोसेस; मूल ब्रेक डिवाइस ऑस्ट्रिया-बेनाइट डक्टिल लोहे के बुशिंग और चैनल स्टील ब्रेक बीम को अपनाता है।

4विस्तृत तस्वीरें:
