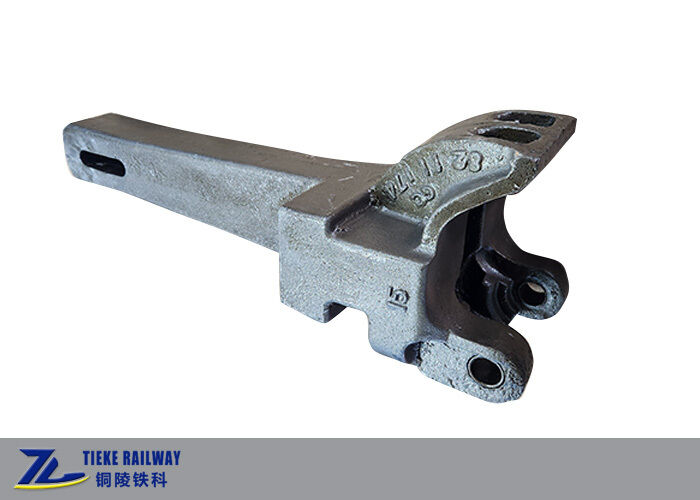

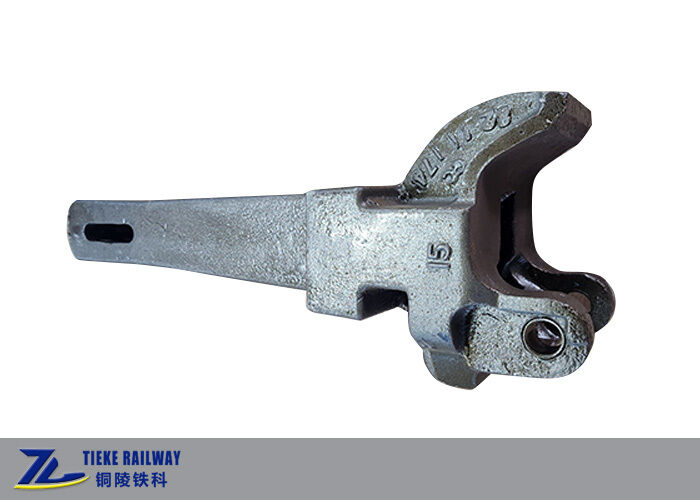

नं.15 रेलवे यात्री कार स्वचालित कपलर टीबी टी3046 लोअर एक्टिंग कास्ट स्टील

नं.15 रेलवे यात्री कार स्वचालित कपलर टीबी टी3046 लोअर एक्टिंग कास्ट स्टील

नं.15 रेलवे यात्री कार कपलर

लोअर एक्टिंग ऑटोमैटिक कपलर

टीबी टी3046 कास्ट स्टील कपलर

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

Tieke

प्रमाणन:

TB/T 3046

मॉडल संख्या:

सं .15

हमसे संपर्क करें
बोली मांगें
उत्पाद का विवरण
नाम:
नंबर 15 रेलवे यात्री कार स्वचालित युग्मक
आवेदन:
साधारण गति रेलवे यात्री कारें (22, 25जी, 25के, 25टी)
अभिनय प्रकार:
कम अभिनय
मानक:
टीबी/टी 3046
संरचना:
कपलर हेड, खोखला बॉक्स-सेक्शन शैंक, कपलर टेल
बंद स्थिति निकासी:
पोर और कपलर जबड़े के बीच 112-122 मिमी
पूर्ण खुली स्थिति निकासी:
220-235 मिमी
सामग्री:
कास्ट स्टील (15X उच्च शक्ति संस्करण के लिए C ग्रेड QG-C3)
विफलता तन्य भार:
>=2256 केएन
मिलान बफ़र:
G1 प्रकार की बड़ी क्षमता वाला बफर
युग्मन अनुकूलता:
नंबर 13 फ्रेट कपलर के साथ विनिमेय
अधिकतम गति:
160 किमी/घंटा तक
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा
बातचीत योग्य
मूल्य
negotiable
पैकेजिंग विवरण
लकड़ी के मामले या फूस
प्रसव के समय
1-2 महीने
भुगतान शर्तें
टी/टी, एल/सी
आपूर्ति की क्षमता
प्रति वर्ष 5000 सेट
उत्पाद का वर्णन

क्रमांक 15 रेलवे यात्री कार स्वचालित युग्मक

क्रमांक 15 युग्मक चीन में मानक गियर रेलवे यात्री कारों के लिए पारंपरिक मुख्य प्रकार का स्वचालित युग्मक है।यह एक कम कार्य करने वाला प्रकार का युग्मक है जिसका उपयोग सामान्य गति वाले यात्री कोचों जैसे कि 22 पर व्यापक रूप से किया जाता है।, 25G, 25K और 25T, और इसे लोकोमोटिव और मालगाड़ियों पर इस्तेमाल किए जाने वाले नंबर 13 युग्मक के साथ जोड़ा जा सकता है।

युग्मक शरीर को तीन मुख्य भागों में विभाजित किया गया हैः युग्मक सिर, युग्मक शांक और युग्मक पूंछ। सिर में मुट्ठी, मुट्ठी लॉक,घुटने का फेंकनेवाला और निचला लॉक पिन एंटी-जंप डिवाइस (नीचे अभिनय)शांक एक खोखला बॉक्स सेक्शन है जो अनुदैर्ध्य कर्षण और प्रभाव भारों को प्रसारित करता है, जबकि पूंछ युग्मक जुआ, दास प्लेट और बफर से जुड़ती है।

तीन कार्यक्षेत्र

  • बंद स्थितिःयुग्मन के बाद, मुट्ठी लॉक गिर जाता है और सामान्य कर्षण के लिए मुट्ठी को लॉक करता है। मुट्ठी और युग्मन जबड़े के आंतरिक पक्ष के बीच की दूरी 112-122 मिमी है।
  • खुली स्थितिःनिचले लॉक पिन को उठाने से घुटने के लॉक को उठाया जाता है ताकि कार को अनकप किया जा सके।
  • पूर्ण खुली स्थितिःआगे उठते हुए, घुटने का फेंकने वाला घुटने को पूरी तरह से खुलने के लिए घुटने को धक्का देता है। घुटने और घुटने के अंदर की तरफ के बीच की दूरी 220-235 मिमी है।

मुख्य तकनीकी मापदंड

आवेदनसामान्य गति वाली यात्री कारें (22, 25G, 25K, 25T)
अभिनय प्रकारकम अभिनय
मानकटीबी/टी 3046
सामग्रीकास्ट स्टील (C ग्रेड QG-C3 15X के लिए)
विफलता तन्य भार≥2256 kN
बंद स्थिति की मंजूरी112-122 मिमी
पूर्ण खुली स्थिति की मंजूरी220-235 मिमी
मिलान बफरG1 प्रकार का बड़ी क्षमता वाला बफर
युग्मन संगतताक्रमांक 13 युग्मक के साथ विनिमेय
अधिकतम गति160 किमी/घंटा तक

उपलब्ध वेरिएंटः15एक छोटा क्लीयरेंस कपलर (कम अनुदैर्ध्य प्रभाव के लिए कम कूपलर पूंछ पिन छेद क्लीयरेंस, व्यापक रूप से 25K/25T पर उपयोग किया जाता है), 15X उच्च शक्ति कपलर (सी ग्रेड कास्ट स्टील, विफलता भार ≥2256 kN,अर्ध-उच्च गति वाले यात्री कारों और कुछ यात्री लोकोमोटिव के लिए), और अन्य 15C / 15T उच्च शक्ति वाले संस्करण।

निम्नलिखित पर लागू नहींःउच्च गति वाली ईएमयू ट्रेनें, जो नंबर 15 युग्मक के बजाय तंग-लॉक युग्मक का उपयोग करती हैं।

टिएके रेलवे का चयन क्यों करें

टिएके रेलवे सीधे रेलवे वैगनों और वैगन भागों का निर्माण और निर्यात करता है, 10 से अधिक वर्षों के अनुभव के साथ। हम कपलर्स, ड्राफ्ट गियर,विभिन्न मानकों के लिए जूते और पूर्ण युग्मन बफर उपकरणसटीक उद्धरण के लिए हमें अपने चित्र या तकनीकी आवश्यकताएं भेजें।
