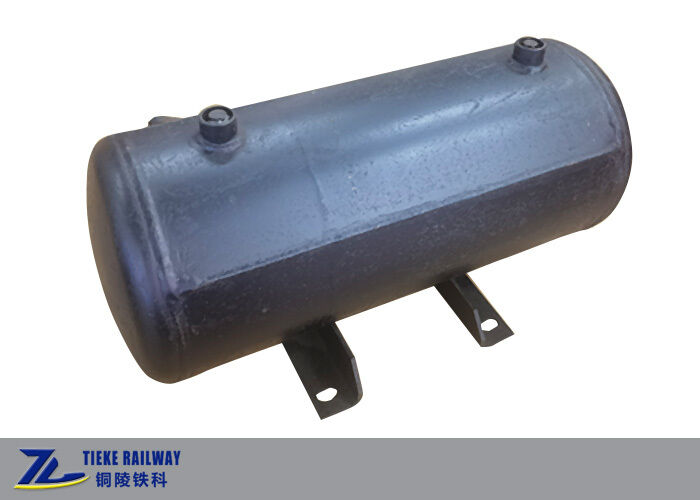

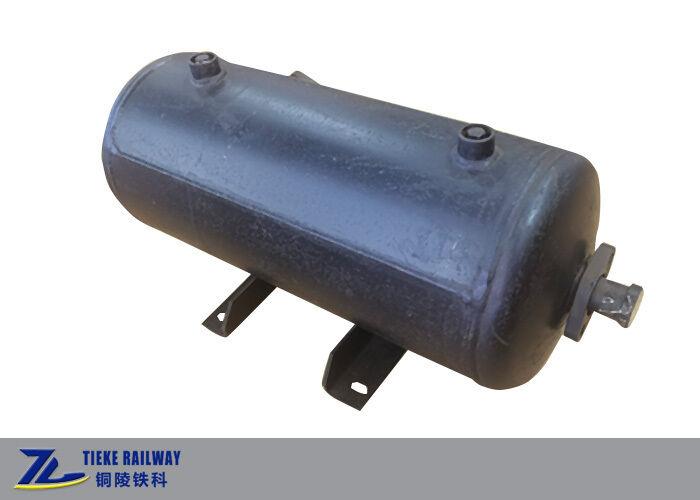

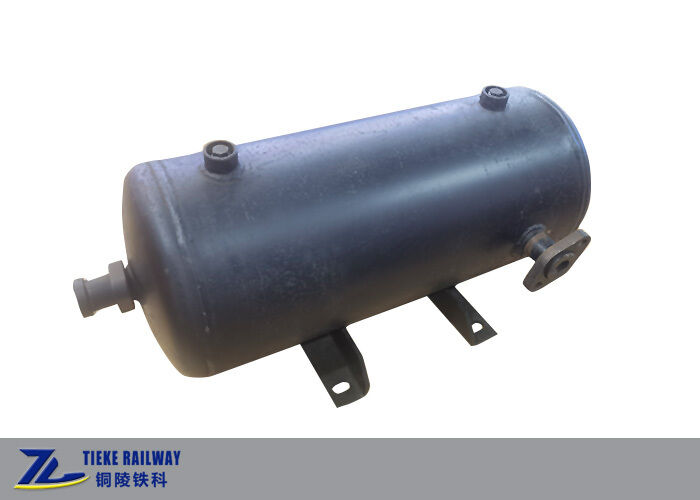

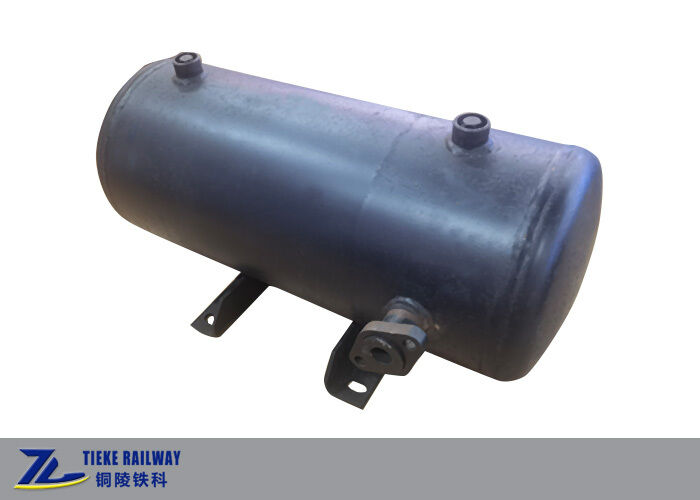

मालगाड़ी ब्रेक सिस्टम के लिए डुअल कम्पार्टमेंट वेल्डेड रेलवे एयर रिजर्वायर 11*17

मालगाड़ी ब्रेक सिस्टम के लिए डुअल कम्पार्टमेंट वेल्डेड रेलवे एयर रिजर्वायर 11*17

वेल्डेड रेलवे एयर रिजर्वायर

डुअल कम्पार्टमेंट एयर ब्रेक रिजर्वायर

मालगाड़ी ब्रेक सिस्टम रिजर्वायर

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

OEM Customized

प्रमाणन:

TB/T 1900, International Railway Pressure Vessel Spec

मॉडल संख्या:

11*17

हमसे संपर्क करें
बोली मांगें
उत्पाद का विवरण
नमूना:
11*17 डुअल कम्पार्टमेंट वेल्डेड रेलवे एयर रिजर्वायर
रेटेड मात्रा:
वर्किंग चैंबर 11एल, प्रेशर रिडक्शन चैंबर 17एल (सहिष्णुता +/- 1%)
रेटेड काम का दबाव:
600 kPa
हाइड्रोलिक परीक्षण दबाव:
900 केपीए
समग्र आयाम:
715 मिमी लंबाई x 219 मिमी बाहरी व्यास
उठाने वाले छिद्रों की केंद्र दूरी:
580 मिमी
मुख्य सामग्री:
Q245R कार्बन स्टील / स्टेनलेस स्टील (वैकल्पिक)
शुद्ध वजन:
42 किग्रा (कार्बन स्टील) / 36 किग्रा (स्टेनलेस स्टील)
निष्पादन मानक:
टीबी/टी 1900 रेलवे उद्योग मानक और अंतर्राष्ट्रीय रेलवे दबाव पोत विनिर्देश
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा
10 टुकड़े
मूल्य
USD 100-600 / Piece
पैकेजिंग विवरण
अंदर सफेद कस्टम फोम पोजिशनिंग ब्लॉक के साथ कार्टन बॉक्स
प्रसव के समय
उत्पादन के लिए 15-30 दिन, स्टॉक के लिए 3-7 दिन
भुगतान शर्तें
टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता
प्रति माह 500 टुकड़े
उत्पाद का वर्णन

11*17 डुअल कम्पार्टमेंट वेल्डेड रेलवे एयर रिज़र्वॉयर

उत्पाद अवलोकन

यह डुअल कम्पार्टमेंट एयर रिज़र्वॉयर एक हेवी-ड्यूटी वेल्डेड एयर स्टोरेज वेसल है जिसे विशेष रूप से रेलवे मालगाड़ी एयर ब्रेक सिस्टम के लिए डिज़ाइन किया गया है। रेलवे वायवीय ब्रेकिंग उपकरण के एक मुख्य घटक के रूप में, यह एक एकीकृत वेल्डेड एयर रिज़र्वॉयर संरचना को अपनाता है जिसमें एक आंतरिक विभाजन प्लेट होती है, जो टैंक को क्रमशः 11L और 17L की रेटेड मात्रा वाले दो स्वतंत्र सील किए गए कक्षों में विभाजित करती है। 120-प्रकार के रेलवे ब्रेक वाल्व के लिए तैयार किया गया, यह रेलवे एयर रिज़र्वॉयर ट्रेन सर्विस ब्रेकिंग, प्रेशर मेंटेनिंग और स्लो रिलीज़ फ़ंक्शंस के लिए स्थिर और विश्वसनीय एयर प्रेशर सपोर्ट प्रदान करता है, जो दुनिया भर में मानक रेलवे मालगाड़ियों पर व्यापक रूप से लागू होता है।

मुख्य संरचनात्मक और डिज़ाइन लाभ

  • एकीकृत वेल्डेड निर्माण: पूर्ण सीमलेस वेल्डिंग प्रक्रिया को अपनाता है जिसमें इंटीग्रल सिलेंडर बॉडी और इलिप्टिकल हेड सीलिंग होती है। पारंपरिक फ्लैंज असेंबल संरचनाओं की तुलना में, इस वेल्डेड एयर रिज़र्वॉयर में उच्च संरचनात्मक कठोरता, शून्य एयर लीकेज का जोखिम, मजबूत कंपन प्रतिरोध होता है, और यह रेलवे ऑपरेशन की लंबी अवधि की उच्च-आवृत्ति कंपन कार्य स्थितियों के अनुकूल होता है।
  • डुअल इंडिपेंडेंट कम्पार्टमेंट डिज़ाइन: डुअल कम्पार्टमेंट एयर रिज़र्वॉयर को सटीक रूप से 11L वर्किंग एयर चैंबर और 17L प्रेशर रिडक्शन एयर चैंबर में विभाजित किया गया है। दो चैंबर आपसी हस्तक्षेप के बिना स्वतंत्र रूप से काम करते हैं, सटीक वायवीय नियंत्रण का एहसास करते हैं, ट्रेन ब्रेकिंग संवेदनशीलता को प्रभावी ढंग से अनुकूलित करते हैं और स्थिर स्टेज ब्रेकिंग और स्लो रिलीज़ प्रदर्शन सुनिश्चित करते हैं।
  • प्रीमियम प्रेशर वेसल मटेरियल: उच्च-गुणवत्ता वाले Q245R प्रेशर वेसल स्टील या कस्टम स्टेनलेस स्टील सामग्री से बना है। मोटी सिलेंडर दीवार उत्कृष्ट दबाव प्रतिरोध, संक्षारण प्रतिरोध और कम-तापमान अनुकूलन क्षमता सुनिश्चित करती है, जो जटिल रेलवे कार्य वातावरण की कठोर सेवा आवश्यकताओं को पूरा करती है।
  • मानकीकृत इंटरफ़ेस और इंस्टॉलेशन: प्रत्येक चैंबर के लिए मानक वायवीय थ्रेड इंटरफेस और बॉटम ड्रेन प्लग से लैस, पाइपलाइन कनेक्शन, दैनिक जल निकासी और रखरखाव की सुविधा प्रदान करता है। इंटीग्रल लिफ्टिंग सीट डिज़ाइन मुख्यधारा के रेलवे वैगन माउंटिंग मानकों के साथ संगत, तेज और मजबूत बॉटम फ्रेम इंस्टॉलेशन का एहसास कराता है।

तकनीकी विशिष्टताएँ

आइटमविनिर्देश
मॉडल11*17 डुअल कम्पार्टमेंट वेल्डेड रेलवे एयर रिज़र्वॉयर
रेटेड वॉल्यूमवर्किंग चैंबर 11L, प्रेशर रिडक्शन चैंबर 17L (टॉलरेंस +/- 1%)
रेटेड वर्किंग प्रेशर600 kPa
हाइड्रोलिक टेस्ट प्रेशर900 kPa
समग्र आयाम715 मिमी (लंबाई) x 219 मिमी (बाहरी व्यास)
लिफ्टिंग होल का सेंटर डिस्टेंस580 मिमी
मुख्य सामग्रीQ245R कार्बन स्टील / स्टेनलेस स्टील (वैकल्पिक)
नेट वेट42 किग्रा (कार्बन स्टील) / 36 किग्रा (स्टेनलेस स्टील)
निष्पादन मानकTB/T 1900 रेलवे उद्योग मानक और अंतर्राष्ट्रीय रेलवे प्रेशर वेसल विनिर्देशों के अनुरूप

उत्पाद प्रदर्शन और गुणवत्ता आश्वासन

हमारे सभी रेलवे एयर रिज़र्वॉयर उत्पादों को सख्त फैक्ट्री परीक्षणों से गुजरना पड़ता है जिसमें 100% हाइड्रोलिक प्रेशर स्ट्रेंथ टेस्ट, एयर टाइटनेस टेस्ट, वेल्ड नॉन-डिस्ट्रक्टिव टेस्टिंग (MT/RT), और वॉल्यूम कैलिब्रेशन शामिल हैं। एकीकृत वेल्डेड संरचना एयर लीकेज और संरचनात्मक विफलता के छिपे हुए खतरों को समाप्त करती है, उच्च-तीव्रता वाले रेलवे परिदृश्यों में दीर्घकालिक स्थिर संचालन सुनिश्चित करती है। प्रत्येक उत्पाद को पूर्ण उत्पादन प्रमाण पत्र, परीक्षण रिपोर्ट और गुणवत्ता दस्तावेजों के साथ एक औपचारिक नेमप्लेट के साथ चिह्नित किया गया है ताकि वैश्विक परियोजना निरीक्षण और स्वीकृति का समर्थन किया जा सके।

आवेदन का दायरा

यह डुअल कम्पार्टमेंट वेल्डेड एयर रिज़र्वॉयर विभिन्न रेलवे मालगाड़ियों के लिए सार्वभौमिक रूप से उपयुक्त है, जिसमें अनाज हॉपर वैगन, ओपन-टॉप वैगन, टैंक वैगन और अन्य मानक रेलवे वाहन शामिल हैं। यह 120-प्रकार के एयर ब्रेक सिस्टम का मिलान करने वाला मुख्य भाग है, जिसका व्यापक रूप से घरेलू और अंतर्राष्ट्रीय रेलवे नवीनीकरण और नई निर्माण परियोजनाओं में उपयोग किया जाता है, जो वैश्विक रेलवे उपकरण आपूर्तिकर्ताओं और इंजीनियरिंग ठेकेदारों द्वारा पसंद किया जाता है।

अनुकूलन सेवा

हम रेलवे एयर रिज़र्वॉयर के व्यक्तिगत अनुकूलन का समर्थन करते हैं, जिसमें थ्रेड मानक रूपांतरण (NPT/G थ्रेड), आकार समायोजन, सतह एंटी-कर्रोजन उपचार, सामग्री अपग्रेड और विशेष लोगो मार्किंग शामिल हैं। वैश्विक रेलवे स्पेयर पार्ट्स खरीद और परियोजना समर्थन आवश्यकताओं के लिए वन-स्टॉप समाधान प्रदान करें।

थोक आदेशों, अनुकूलित मापदंडों या OEM सहयोग के लिए, कृपया कोटेशन के लिए हमारी बिक्री टीम से संपर्क करें।
