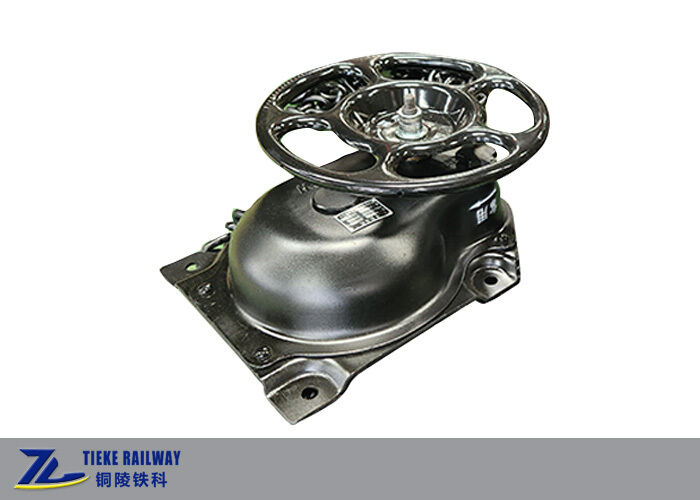

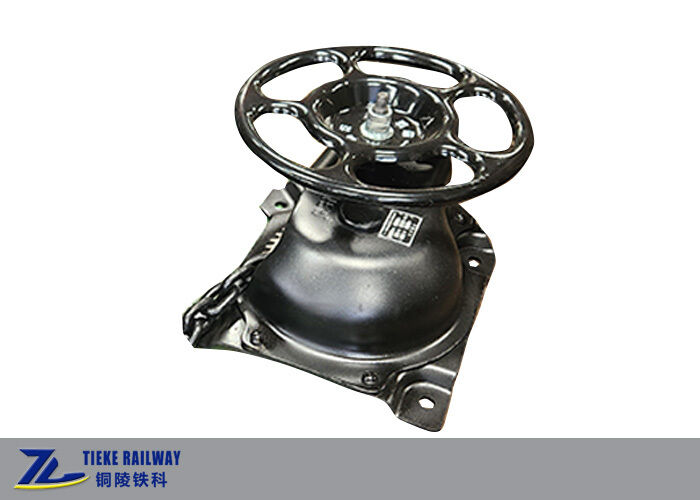

एनएसडब्ल्यू रेलवे हैंड ब्रेक मशीन वर्टिकल व्हील 400 मिमी कास्ट स्टील लॉकिंग के साथ

एनएसडब्ल्यू रेलवे हैंड ब्रेक मशीन वर्टिकल व्हील 400 मिमी कास्ट स्टील लॉकिंग के साथ

एनएसडब्ल्यू रेलवे हैंड ब्रेक मशीन

वर्टिकल व्हील कास्ट स्टील हाउसिंग

चेन वाइंडिंग लॉकिंग मैकेनिज्म

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

Tieke

प्रमाणन:

ISO 9001:2015

मॉडल संख्या:

एनएसडब्ल्यू

हमसे संपर्क करें
बोली मांगें
उत्पाद का विवरण
नाम:
रेलवे मालवाहक कारों के लिए एनएसडब्ल्यू हैंड ब्रेक मशीन वर्टिकल व्हील ब्रेक
आवेदन:
रेलवे माल वैगनों के लिए हैंड ब्रेक
हाथ के पहिये का व्यास:
400 मिमी
इनपुट टॉर्क:
156 एनएम
आउटपुट श्रृंखला बल:
>=10 केएन
आयाम:
400 मिमी x 522 मिमी x 214 मिमी
छेद का आकार स्थापित करना:
व्यास 18 मिमी
टॉर्क जारी करें:
ब्रेक टॉर्क से कम
वज़न:
36 किग्रा
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा
बातचीत योग्य
मूल्य
negotiable
पैकेजिंग विवरण
लकड़ी के मामले
प्रसव के समय
1-2 महीने
भुगतान शर्तें
टी/टी, एल/सी
आपूर्ति की क्षमता
प्रति वर्ष 20000 सेट
उत्पाद का वर्णन

मालवाहक वैगनों के लिए NSW प्रकार रेलवे हैंड ब्रेक मशीन

NSW प्रकार की हैंड ब्रेक मशीन सभी प्रकार की रेलवे मालगाड़ियों पर पार्किंग या शंटिंग के लिए लागू होती है। यह मुख्य रूप से केस, बेस, हैंड व्हील, गति विनियमन हैंडल,ड्राइविंग शाफ्ट, चेन वाइंडिंग शाफ्ट और लॉकिंग तंत्र। हैंड व्हील पर दिशा इंगित करने के लिए प्रिंट किया गया है, और नाम प्लेट केस पर है।

ऑपरेटिंग निर्देश

  • चालू:गति विनियमन हैंडल को सीधे घुमाएं, फिर ब्रेकिंग बल उत्पन्न करने और बनाए रखने के लिए हाथ के पहिया को घड़ी की दिशा में घुमाएं।
  • बंदःगति विनियमन हैंडल को स्थिर रखें, हाथ के पहिया को घड़ी की दिशा के विपरीत लगभग 40° घुमाएं और हाथ की ब्रेक छूट जाएगी।ब्रेक लगाने के लिए आवश्यक टॉर्क लगभग 50% इनपुट टॉर्क है.
  • धीमा करो:गति विनियमन हैंडल को क्षैतिज स्थिति में घुमाएं। इस समय रीढ़ की हड्डी की जीभ काम नहीं करती है। यदि आवश्यक हो तो,किसी भी समय रिलीज़ करने के लिए हाथ पहिया को घड़ी के संकेत के अनुसार ब्रेक और घड़ी के संकेत के विपरीत घुमाएं.
  • तालाबंदी:एक त्रिकोणीय कुंजी द्वारा संचालित एक ब्रेक लॉकिंग डिवाइस से लैस है। हैंड ब्रेक को लॉक करने के लिए, ब्रेक लगाने के बाद केस के नीचे बाईं ओर स्थित लॉकिंग टैब को घुमाएं जब तक कि कुंजी को स्थानांतरित नहीं किया जा सके।तालाबंदी समारोह को जारी करने के लिए घड़ी के विपरीत कुंजी घुमाएँ.

मुख्य तकनीकी मापदंड

हाथ के पहिया का व्यास400 मिमी
इनपुट टॉर्क156 N·m
आउटपुट चेन का पूर्ण बल≥10 kN
आयाम400 मिमी × 522 मिमी × 214 मिमी
छेद का आकार स्थापित करना18 मिमी
वजन36 किलोग्राम

टिएके रेलवे का चयन क्यों करें

टीके रेलवे सीधे रेलवे वैगनों और वैगन भागों का निर्माण और निर्यात करता है। रेलवे वैगनों और बोगीज के निर्माण में 10 से अधिक वर्षों के अनुभव के साथ,हम 1435 मिमी सहित विभिन्न गेज के लिए हैंड ब्रेक मशीनों और बोगी घटकों का डिजाइन कर सकते हैं, 1000 मिमी, 1067 मिमी और 1520 मिमी। हमें सटीक उद्धरण के लिए अपने चित्र या तकनीकी आवश्यकताएं भेजें।
