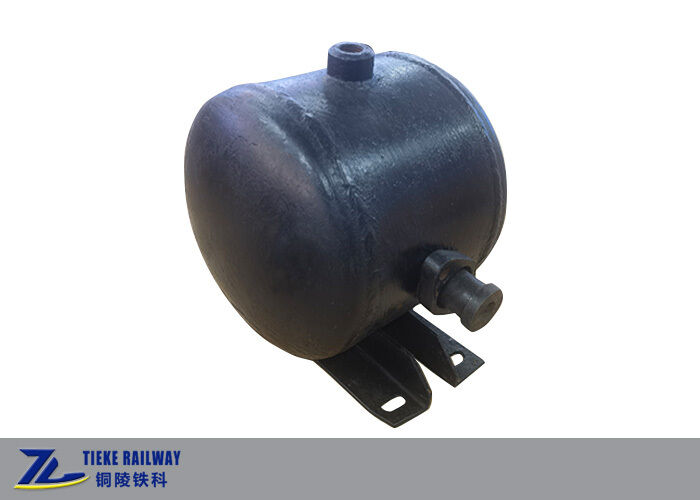

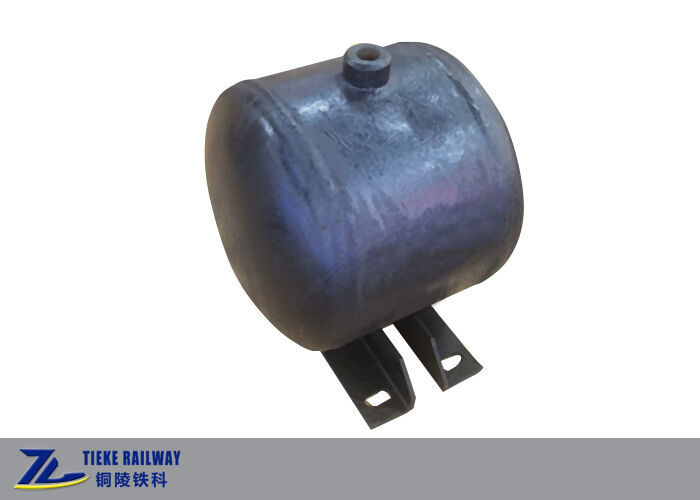

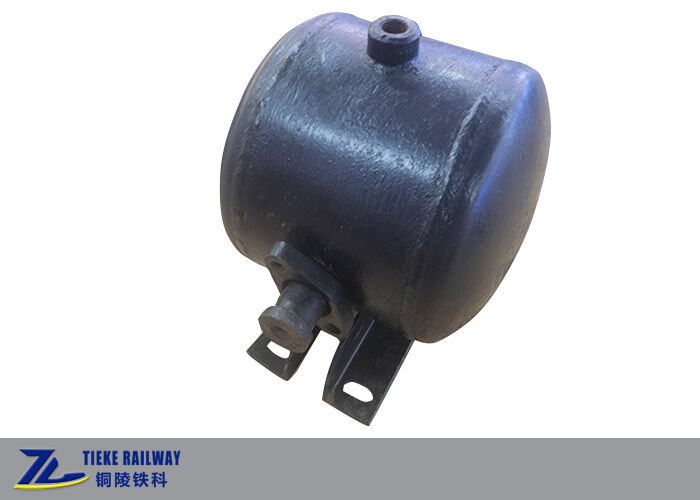

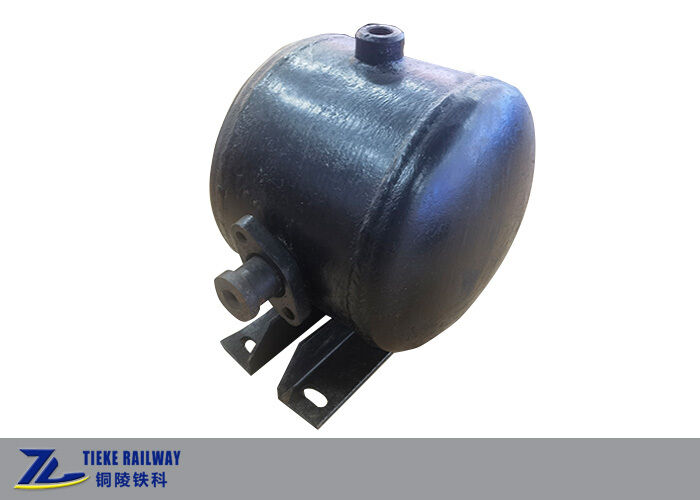

11L स्टेनलेस स्टील रेलवे एयर रिज़र्वायर 600kPa मालगाड़ी एयर ब्रेक टैंक के लिए

11L स्टेनलेस स्टील रेलवे एयर रिज़र्वायर 600kPa मालगाड़ी एयर ब्रेक टैंक के लिए

11L स्टेनलेस स्टील एयर रिज़र्वायर

मालगाड़ी एयर ब्रेक टैंक

600kPa रेलवे एयर रिज़र्वायर

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

OEM Customized

प्रमाणन:

CRCC, EN15085

मॉडल संख्या:

11एल

हमसे संपर्क करें
बोली मांगें
उत्पाद का विवरण
नाममात्र की मात्रा:
11 लीटर
रेटेड काम का दबाव:
600 केपीए (6 बार)
हाइड्रोस्टेटिक परीक्षण दबाव:
900 केपीए, 5 मिनट तक दबाव बनाए रखना
तापमान रेंज आपरेट करना:
-50 सी ~ +70 सी
उपलब्ध सामग्री:
स्टेनलेस स्टील, कार्बन स्टील, एल्यूमीनियम मिश्र धातु
लागू वाहन:
रेलवे माल वैगन (खुला, ढका हुआ, हॉपर)
संरचना प्रकार:
अण्डाकार शीर्षों के साथ क्षैतिज बेलनाकार दबाव पोत
कार्यकारी मानक:
टीबी/टी 1900-2016 रेलवे वाहन एयर सिलेंडर
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा
10 टुकड़े
मूल्य
USD 30-90 / Piece
पैकेजिंग विवरण
जंग-रोधी फिल्म और शॉक-प्रूफ फोम के साथ लकड़ी का केस, निर्यात-ग्रेड समुद्र में चलने योग्य पैकेजिंग
प्रसव के समय
उत्पादन के लिए 15-30 दिन, स्टॉक के लिए 3-7 दिन
भुगतान शर्तें
टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता
प्रति माह 500 टुकड़े
उत्पाद का वर्णन

11L एयर जलाशय स्टेनलेस स्टील रेलवे एयर ब्रेक टैंक के लिए

उत्पाद अवलोकन

यह 11L एयर जलाशय, जिसे 11L एयर रिसीवर टैंक या 11L एयर टैंक के रूप में भी जाना जाता है, रेलवे मालगाड़ी एयर ब्रेक सिस्टम के लिए विशेष रूप से डिज़ाइन किया गया एक पेशेवर दबाव पात्र है, जो 120 वितरण वाल्व ब्रेक लूप के साथ पूरी तरह से मेल खाता है। TB/T 1900-2016 रेलवे वाहन एयर सिलेंडर मानक के अनुसार कड़ाई से निर्मित, यह एयर टैंक रेलवे वाहन ब्रेकिंग सिस्टम के मुख्य दबाव नियंत्रण घटक के रूप में कार्य करता है, जिसे विभिन्न रेलवे मालगाड़ियों जैसे ओपन वैगन, कवर्ड वैगन और हॉपर वैगन में व्यापक रूप से लागू किया जाता है।

दोनों सिरों पर अण्डाकार सिरों के साथ एक क्षैतिज बेलनाकार वेल्डेड संरचना को अपनाते हुए, 11L एयर रिसीवर टैंक एकीकृत माउंटिंग सपोर्ट, मानक पाइपलाइन इंटरफेस और सुविधाजनक स्थापना, पाइपलाइन कनेक्शन और दैनिक रखरखाव के लिए ड्रेन प्लग से सुसज्जित है। यह मुख्य रूप से उच्च-गुणवत्ता वाले स्टेनलेस स्टील से बना है, जिसमें वैकल्पिक कार्बन स्टील और एल्यूमीनियम मिश्र धातु सामग्री है, जिसमें दबाव प्रतिरोध, संक्षारण प्रतिरोध, निम्न तापमान प्रतिरोध और लंबी सेवा जीवन की सुविधा है। एयर टाइटनेस परीक्षण, वेल्ड दोष का पता लगाने, आंतरिक जंग हटाने और एंटी-संक्षारक उपचार और नियमित जल निकासी सहित सख्त दैनिक रखरखाव स्थिर दीर्घकालिक संचालन सुनिश्चित करता है।

हमारे पास रेलवे एयर जलाशय उत्पादन में 20 से अधिक वर्षों का पेशेवर विनिर्माण अनुभव है। एक योग्य निर्माता के रूप में, हमने राष्ट्रीय रेलवे आपूर्ति के लिए CRCC (चाइना रेलवे सर्टिफिकेशन सेंटर) प्रमाणन और EN15085 यूरोपीय वेल्डिंग सिस्टम प्रमाणन प्राप्त किया है, जो चीनी रेलवे मानकों और यूरोपीय औद्योगिक वेल्डिंग आवश्यकताओं दोनों को पूरा करता है। हमारे पास स्वतंत्र आर एंड डी और उत्पादन क्षमताएं हैं, जो ग्राहकों के विशेष तकनीकी मापदंडों, आकार की आवश्यकताओं और अनुप्रयोग परिदृश्यों के अनुसार अनुकूलित उत्पादन का समर्थन करती हैं ताकि अनुरूप रेलवे एयर टैंक समाधान प्रदान किए जा सकें।

मुख्य कार्य सिद्धांत (120 वाल्व ब्रेक सिस्टम)

यह 11L एयर टैंक रेलवे ब्रेक सिस्टम के प्रमुख दबाव नियंत्रण बेंचमार्क के रूप में कार्य करता है, जो जलाशय और ट्रेन पाइप के बीच दबाव अंतर के माध्यम से वितरण वाल्व के संचालन को चलाता है, जो ब्रेक सिलेंडर को सीधे हवा की आपूर्ति करने वाले सहायक एयर सिलेंडर से कार्यात्मक रूप से भिन्न होता है। कार्य चक्र को चार चरणों में विभाजित किया गया है:

  • एयर चार्जिंग: जब ट्रेन पाइप का दबाव बढ़ता है, तो ट्रेन पाइप एक चेक वाल्व के माध्यम से 11L एयर जलाशय को हवा की आपूर्ति करता है जब तक कि दबाव संतुलित न हो जाए। एक-तरफ़ा चेक संरचना स्थिर जलाशय आंतरिक दबाव सुनिश्चित करने के लिए हवा के बैकफ्लो को रोकती है।
  • ब्रेकिंग: जब ट्रेन पाइप का दबाव कम हो जाता है, तो 11L एयर रिसीवर टैंक और ट्रेन पाइप के बीच दबाव अंतर वितरण वाल्व के मुख्य पिस्टन को एयर पैसेज खोलने के लिए धकेलता है, और सहायक एयर सिलेंडर वाहन ब्रेकिंग को महसूस करने के लिए ब्रेक सिलेंडर को हवा की आपूर्ति करता है।
  • दबाव होल्डिंग: जब ट्रेन पाइप का दबाव स्थिर होता है, तो 11L एयर जलाशय स्थिर आंतरिक दबाव बनाए रखता है, वितरण वाल्व के मुख्य पिस्टन को दबाव होल्डिंग स्थिति में रखता है और ब्रेकिंग स्थिति बनाए रखने के लिए ब्रेक सिलेंडर दबाव को स्थिर करता है।
  • रिलीज: जब ट्रेन पाइप फिर से दबाव डालता है, तो मुख्य पिस्टन रीसेट हो जाता है, ब्रेक सिलेंडर ब्रेकिंग स्थिति को जारी करने के लिए हवा को बाहर निकालता है, और ट्रेन पाइप अगले कार्य चक्र के लिए स्वचालित रूप से एयर जलाशय को हवा की आपूर्ति करता है।

मुख्य तकनीकी पैरामीटर

आइटमतकनीकी विनिर्देश
नाममात्र मात्रा11 लीटर
रेटेड कार्य दबाव600 kPa (6 बार)
हाइड्रोस्टैटिक परीक्षण दबाव900 kPa, 5 मिनट के लिए दबाव बनाए रखना
संचालन तापमान सीमा-50°C ~ +70°C
उपलब्ध सामग्रीस्टेनलेस स्टील, कार्बन स्टील, एल्यूमीनियम मिश्र धातु
लागू वाहनरेलवे मालगाड़ियाँ (ओपन वैगन, कवर्ड वैगन, हॉपर वैगन, आदि)
संरचना प्रकारअण्डाकार सिरों के साथ क्षैतिज बेलनाकार दबाव पात्र
कार्यकारी मानकTB/T 1900-2016 रेलवे वाहन एयर सिलेंडर

गुणवत्ता निरीक्षण मानक

हमारे सभी 11L एयर जलाशय / एयर रिसीवर टैंक अंतरराष्ट्रीय रेलवे उपकरण सुरक्षा मानकों को पूरा करने के लिए सख्त कारखाने निरीक्षण और प्रकार निरीक्षण से गुजरते हैं। निरीक्षण मदों में सतह की गुणवत्ता, आयामी सहनशीलता, वेल्ड दोष का पता लगाना, अल्ट्रासोनिक वेल्ड दोष का पता लगाना, हाइड्रोस्टैटिक दबाव परीक्षण, एयर टाइटनेस परीक्षण, मात्रा का पता लगाना, शॉक कंपन परीक्षण और पेंट आसंजन परीक्षण शामिल हैं। सभी उत्पादों को लंबे समय तक रेलवे संचालन परिदृश्यों में उच्च सुरक्षा और स्थिरता सुनिश्चित करने के लिए ओवरप्रेशर ऑपरेशन से प्रतिबंधित किया गया है।

उत्पाद लाभ

  • विश्वसनीय दबाव नियंत्रण: सिस्टम दबाव अंतर को सटीक रूप से बनाए रखता है, संवेदनशील और स्थिर ब्रेकिंग और रिलीज प्रतिक्रिया सुनिश्चित करता है।
  • प्रीमियम सामग्री: उच्च-गुणवत्ता वाला स्टेनलेस स्टील बॉडी, उत्कृष्ट संक्षारण प्रतिरोध और निम्न-तापमान प्रतिरोध, कठोर रेलवे ऑपरेटिंग वातावरण के अनुकूल।
  • मानकीकृत उत्पादन: राष्ट्रीय रेलवे उद्योग मानकों के अनुरूप, समान विनिर्देश, आसान स्थापना और प्रतिस्थापन।
  • पूर्ण सुरक्षा परीक्षण: 100% हाइड्रोस्टैटिक और एयर टाइटनेस परीक्षण किया गया, सख्त वेल्ड गुणवत्ता नियंत्रण, शून्य रिसाव की गारंटी।
  • कम रखरखाव: पेशेवर ड्रेन प्लग से सुसज्जित, दैनिक जल निकासी और एंटी-संक्षारक रखरखाव के लिए सुविधाजनक, लंबी सेवा जीवन।

थोक आदेशों, अनुकूलित मापदंडों या OEM सहयोग के लिए, कृपया कोटेशन के लिए हमारी बिक्री टीम से संपर्क करें।
