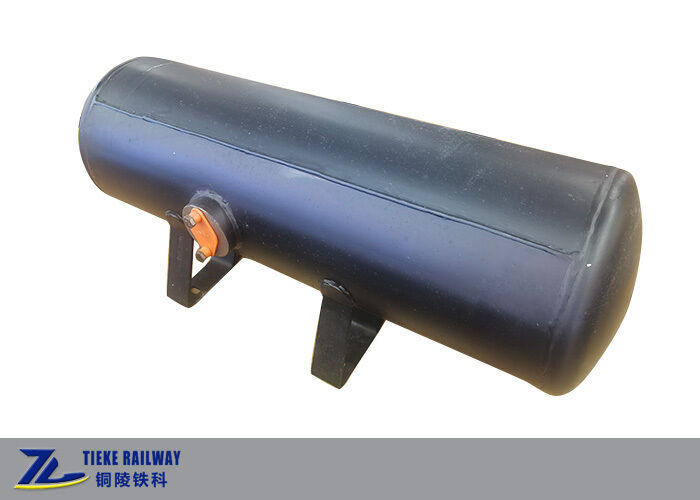

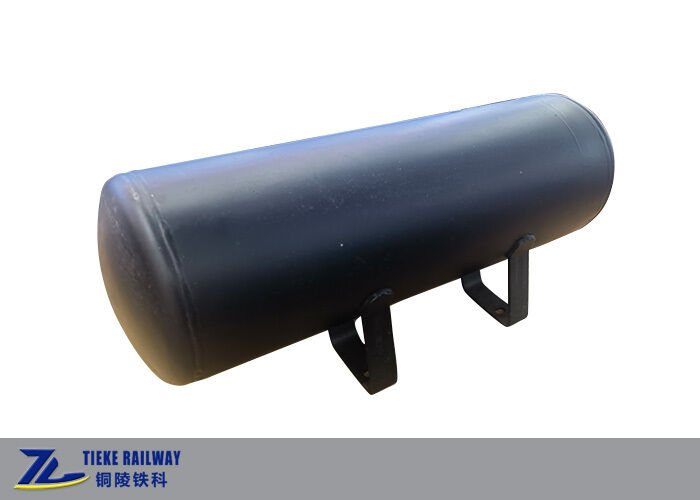

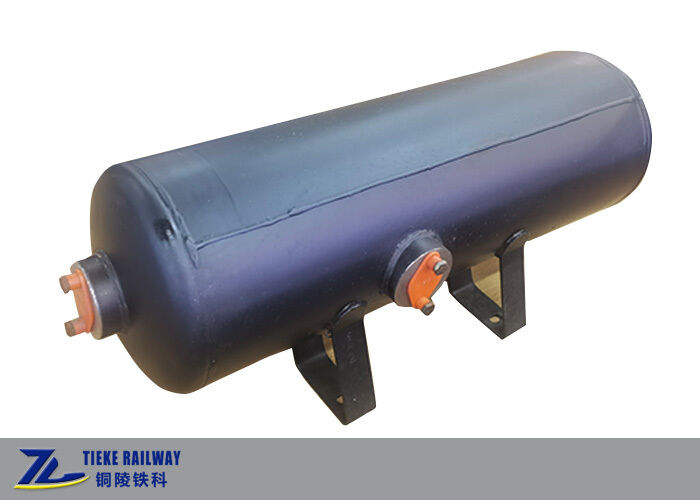

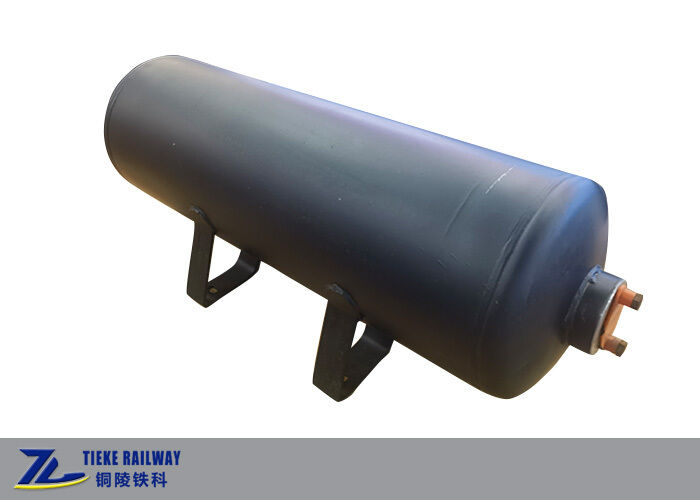

दोहरी कक्ष वायु भंडार 11*50 संयुक्त रेल वायु ब्रेक दोहरी वायु भंडार

दोहरी कक्ष वायु भंडार 11*50 संयुक्त रेल वायु ब्रेक दोहरी वायु भंडार

दोहरी कक्ष वायु भंडार 11x50

रेल वायु ब्रेक दोहरी जलाशय

संयुक्त वायु ब्रेक जलाशय

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

OEM Customized

प्रमाणन:

TB/T Standard, GB150 (EN 286 optional)

मॉडल संख्या:

11*50

हमसे संपर्क करें
बोली मांगें
उत्पाद का विवरण
नमूना:
11*50
बड़ा चैंबर वॉल्यूम:
50L (सहायक जलाशय)
लघु कक्ष आयतन:
11एल (ऑपरेटिंग जलाशय)
कुल लंबाई:
963 मिमी
सिलेंडर का बाहरी व्यास:
303 मिमी
केंद्र की ऊंचाई:
200 +/- 1 मिमी (बढ़ती सतह पर सिलेंडर)
डिजाइन कार्य दबाव:
0.6 एमपीए (600 केपीए)
हाइड्रोस्टेटिक परीक्षण दबाव:
1.2 एमपीए
वायु जकड़न परीक्षण दबाव:
0.7 एमपीए
सामग्री:
दबाव पोत स्टील Q245R / Q345R
संरचना:
आंतरिक पृथक्करण प्लेट, वैकल्पिक हैंगर ब्रैकेट के साथ वेल्डेड स्टील सिलेंडर
आवेदन:
रेलवे माल वैगन, हॉपर वैगन, टैंक वैगन एयर ब्रेक सिस्टम
लागू वैगन प्रकार:
K3, K13 हॉपर वैगन; GQ70, GN70 टैंक वैगन
निरीक्षण मानक:
टीबी/टी रेलवे मानक, जीबी150; EN 286 वैकल्पिक
सतह का उपचार:
सैंड ब्लास्टिंग + रेलवे एंटी-जंग पेंट
सामान:
ड्रेन प्लग, लिफ्टिंग हैंगर (वैकल्पिक)
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा
10 टुकड़े
मूल्य
USD 100-600 / Piece
पैकेजिंग विवरण
अंदर सफेद कस्टम फोम पोजिशनिंग ब्लॉक के साथ कार्टन बॉक्स
प्रसव के समय
उत्पादन के लिए 15-30 दिन, स्टॉक के लिए 3-7 दिन
भुगतान शर्तें
टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता
प्रति माह 500 टुकड़े
उत्पाद का वर्णन

डबल चैंबर एयर रिज़र्वायर 11*50 संयुक्त रेलवे एयर ब्रेक डबल एयर रिज़र्वायर

संक्षिप्त परिचय

यह डबल चैंबर एयर रिज़र्वायर (जिसे संयुक्त रिज़र्वायर, डबल एयर रिज़र्वायर भी कहा जाता है) रेलवे मालगाड़ी एयर ब्रेक सिस्टम के लिए विशेष रूप से डिज़ाइन किया गया एक एकीकृत दबाव पात्र है। यह एक ठोस आंतरिक विभाजन द्वारा अलग किए गए एक ही शेल के भीतर एक सहायक रिज़र्वायर और एक ऑपरेटिंग रिज़र्वायर को एकीकृत करता है ताकि गैस के बिना दो पूरी तरह से स्वतंत्र वायु कक्ष सुनिश्चित किए जा सकें।

दो रिज़र्वायर को एक असेंबली में मिलाकर, यह रेलवे एयर ब्रेक रिज़र्वायर प्रभावी रूप से अंडरफ्रेम इंस्टॉलेशन स्पेस बचाता है, कनेक्टिंग पाइपलाइन, ब्रैकेट और फास्टनरों की मात्रा को कम करता है, और रोलिंग स्टॉक के समग्र टेयर वजन को कम करता है। रेलवे हॉपर वैगन और टैंक वैगन जैसे K3, K13 श्रृंखला हॉपर कार, GQ70 / GN70 श्रृंखला टैंक वैगन पर व्यापक रूप से लागू।

दबाव पात्र ग्रेड स्टील प्लेट से वेल्डेड डिशेड हेड के साथ निर्मित। सभी वेल्ड गैर-विनाशकारी परीक्षण से गुजरते हैं। प्रत्येक इकाई रेलवे रोलिंग स्टॉक दबाव पात्र आवश्यकताओं के अनुपालन में, डिलीवरी से पहले हाइड्रोस्टैटिक दबाव परीक्षण और वायु तंगी परीक्षण के अधीन है। वैगन अंडरफ्रेम पर सीधे माउंटिंग के लिए वैकल्पिक हैंगर ब्रैकेट उपलब्ध है। समुद्री परिवहन और दीर्घकालिक बाहरी सेवा के लिए कस्टम पेंटिंग और एंटी-करोशन कोटिंग की आपूर्ति की जा सकती है।

मुख्य विशेषताएं

  • दो अलग-अलग वायु कक्ष: 50L सहायक रिज़र्वायर + 11L ऑपरेटिंग रिज़र्वायर
  • एकीकृत संयुक्त संरचना, वैगन अंडरफ्रेम के लिए कॉम्पैक्ट लेआउट
  • वेल्डिंग सीम के लिए पूर्ण NDT, सख्त हाइड्रोस्टैटिक और वायु तंगी निरीक्षण
  • कार्यशील दबाव 0.6 MPa, मानक रेलवे मालगाड़ी एयर ब्रेक सिस्टम के लिए उपयुक्त
  • वैकल्पिक हैंगर ब्रैकेट, ड्रेन प्लग और अनुकूलित पोर्ट व्यवस्था
  • TB/T रेलवे मानकों को पूरा करता है; अनुरोध पर EN 286 अनुपालन उपलब्ध
  • कठोर ऑपरेटिंग वातावरण के लिए हेवी-ड्यूटी एंटी-करोशन कोटिंग

तकनीकी डेटा शीट

मदविनिर्देश
उत्पाद का नामडबल चैंबर एयर रिज़र्वायर (संयुक्त रिज़र्वायर)
मॉडल11*50
चैंबर वॉल्यूमबड़ा चैंबर: 50L (सहायक रिज़र्वायर); छोटा चैंबर: 11L (ऑपरेटिंग रिज़र्वायर)
समग्र लंबाई963 मिमी
सिलेंडर का बाहरी व्यास303 मिमी
केंद्र ऊंचाई (सिलेंडर से माउंटिंग सतह तक)200 +/- 1 मिमी
डिजाइन कार्यशील दबाव0.6 MPa (600 kPa)
हाइड्रोस्टैटिक परीक्षण दबाव1.2 MPa
वायु तंगी परीक्षण दबाव0.7 MPa
सामग्रीदबाव पात्र स्टील Q245R / Q345R
संरचनाआंतरिक पृथक्करण प्लेट के साथ वेल्डेड स्टील सिलेंडर, वैकल्पिक हैंगर ब्रैकेट
अनुप्रयोगरेलवे मालगाड़ी, हॉपर वैगन, टैंक वैगन एयर ब्रेक सिस्टम
लागू वैगन प्रकारK3, K13 हॉपर वैगन; GQ70, GN70 टैंक वैगन
निरीक्षण मानकTB/T रेलवे मानक, GB150; EN 286 वैकल्पिक
सतह उपचारसैंड ब्लास्टिंग + रेलवे एंटी-करोशन पेंट
सामानड्रेन प्लग, लिफ्टिंग हैंगर (वैकल्पिक)

थोक आदेशों, अनुकूलित मापदंडों या OEM सहयोग के लिए, कृपया कोटेशन के लिए हमारी बिक्री टीम से संपर्क करें।
